Neues Fitting aus VICTREX™ PAEK-Polymer für den Einsatz in (Ultra)hochdruck-Flüssigchromatografiesystemen

Kosteneffizient in Herstellung und im Einsatz: Das mehrfach verwendbare Thermoplast-Fitting von VICI erlaubt einfaches Handling und mehr Flexibilität nun auch für den Bereich mit höherem Druck

Neues Fitting aus VICTREX™ PAEK-Polymer für den Einsatz in (Ultra)hochdruck-Flüssigchromatografiesystemen

Kosteneffizient in Herstellung und im Einsatz: Das mehrfach verwendbare Thermoplast-Fitting von VICI erlaubt einfaches Handling und mehr Flexibilität nun auch für den Bereich mit höherem Druck

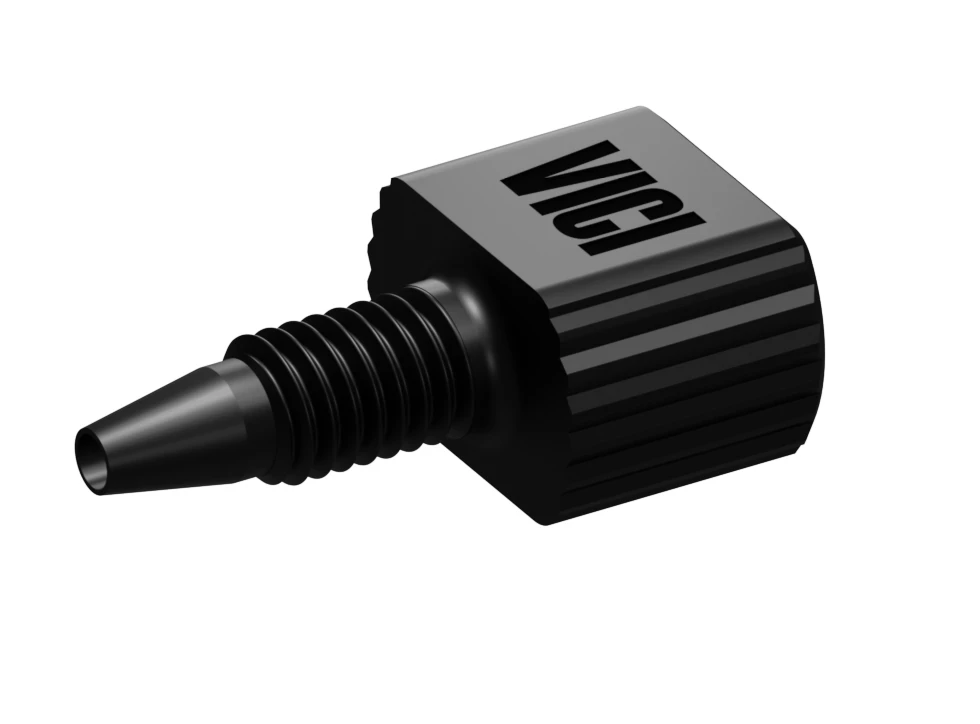

Mehrfachverwendbares Fitting für Hochdruckbereich aus VICTREX HT™ © VICI

VICI AG International, Schenkon/Schweiz, ein führender Hersteller von Ventilen und Fittingen für analytische, biomedizinische und biokompatible Präzisionsinstrumente, bietet als erstes Unternehmen ein neues einteiliges Fitting aus einem VICTREX™ PAEK-Hochleistungspolymer an. Nach Angaben von VICI kann das kosteneffizient aus VICTREX HT™ im Spritzgussverfahren herstellbare Fitting dem systembedingt höheren Druck in Flüssigchromatografiesystemen standhalten; es widersteht Drücken bis zu 1.000 bar (14.500 psi) und ermöglicht ein flexibleres und einfacheres Handling.1

Seit gut fünf Jahren steigen die Anforderungen an den Druck im Bereich der Flüssigchromatografie stetig an, da die Partikel der Trennmaterialien (in der Regel modifizierte Kieselgele) inzwischen oft nur noch eine Korngröße von etwa zwei Mikrometern und kleiner aufweisen. Dadurch lassen sich Substanzgemische in kürzerer Zeit bei gleicher Trennleistung separieren.

Hochwertiges Material – hochwertiges Fitting
Um diesen Ansprüchen gerecht zu werden, hat VICI ein neues einteiliges Fitting aus dem Hochleistungspolymer „VICTREX HT“ eingeführt, das, mit Handkraft angezogen, bereits Drücken bis zu 500 bar (7.250 psi)1 widersteht. Im Vergleich dazu gilt bei herkömmlichen PEEK-Fittings 350 bar (5.000 psi) als Grenze. Wird das Fitting aus dem mit Karbonfasern verstärkten VICTREX HT darüber hinaus mit einem entsprechenden Werkzeug angezogen, eignet es sich für deutliche höhere Drücke von bis zu 1.000 bar (14.500 psi), wie sie in sogenannten „Ultra High Performance Liquid Chromatography“-Systemen (UHPLC) zwischen Pumpe und Säule auftreten, bestätigte Dr. Andre Hütz, Produktmanager bei VICI AG International, auf Basis von Tests, die das Unternehmen durchgeführt hatte. Die für den Hochdruckbereich einsetzbaren Verbindungskapillaren aus Edelstahl müssen mittels entsprechender Fittinge befestigt werden. Viele Anwendungen Richtung UHPLC werden im Druckbereich von ca. 600–800 bar durchgeführt; d. h. zwischen Pumpe und Säule werden Stahlkapillaren eingesetzt, die mit solchen Fittingen die Komponenten der Systeme druckfest verbinden müssen.

Aufgrund der höheren Festigkeit von VICTREX HT-Polymer im Vergleich zu unverstärktem PEEK reißt das Fitting beim Festziehen nicht ab, da die enthaltenen Karbonfasern durch den Spritzvorgang parallel angeordnet werden. Diese zusätzliche Festigkeit des Materials trägt zu einer längeren Lebensdauer des Fittings bei und erlaubt, diesen mehrfach festzuschrauben und wieder zu lockern.1 Bislang war das im Bereich mit hohem Druck nur mit herkömmlichen zweiteiligen Fittingen – bestehend aus ‚nut‘ und ‚ferrule‘ – oder komplizierten einteiligen Fittingen möglich. Letztere eignen sich aufgrund ihrer Konstruktion oft nur für jeweils eine spezifische Verbindung und können meist nur einmal verwendet werden.

„Um Anwendern höhere Flexibilität, Wiederverwendbarkeit und vor allem auch ein einfacheres Handling im Vergleich zu Stahlverschraubungen zu bieten, haben wir, unterstützt durch Victrex und dessen Material- und Verarbeitungswissen, ein in diesem Segment neues Produkt entwickelt und kommerzialisiert, das durch die Herstellung im Spritzgussverfahren darüber hinaus auch auf der Kostenseite deutlichen punkten kann“, erklärt Dr. Andre Hütz. „Wir haben Tests durchgeführt, die zeigen, dass die neuen Fittinge aus VICTREX HT – per Hand angezogen – bei 500 bar und mehr einsetzbar sind. Darüber hinaus können sie – mit einem Werkzeug nachgezogen – bei einem Testdruck von 950 bar nach erstem Gebrauch mindestens dreimal wiederverwendet werden.1

1) VICI hat bestätigt, dass die Aussagen zu den Eigenschaften auf Tests beruhen, die das Unternehmen durchgeführt hat. Nach der Testdokumentation, die bei VICI hinterlegt ist, hängen die Ergebnisse von der Stärke des Anziehens ab.


Weitere Informationen zu VICI unter www.vici-jour.com; https://www.vici.com/; http://www.vici-dbs.com/
Weitere Informationen zu Victrex unter www.victrex.com

+++

Über VICI
Seit über 50 Jahren ist die VICI Gruppe ein Marktführer in Design und Produktion von Standard- und kundenspezifischen Ventilen und Verschraubungen aus Metallen und Polymeren. Diese finden ihre Anwendung in der Chromatografie sowie in den Bereichen Analytik, Biochemie und Medizintechnik. Das Produktportfolio umfasst eine breite Palette an verwandten Produkten wie pneumatische und elektrische Ventilantriebe, Schläuche und Kapillaren aus Polymeren und Edelstahl, Probenschleifen, Filter, Niederdruck-Flüssigkeitspumpen, Gasgeneratoren, Gasaufreinigungskartuschen, Gaskalibratoren und Diffusionsröhrchen als Standards für die Gerätekalibrierung, GC Detektoren, GC Säulen, Fast GC Komponenten, Sicherheitsprodukte, Spritzen und vieles mehr.
